Redes computaciónales (Unidad 5)

Cableado Estructurado

El cableado estructurado tiene el objetivo de integrar en un mismo sistema los servicios de:

- Voz

- Vídeo
- Datos

También se busca integrar los sistemas de automatización y de control de un edificio „

 Se persigue dar una infraestructura flexible de cables que pueda aceptar y soportar múltiples sistemas de computación y de comunicación.

Características del cableado estructurado

Capacidad: permite transmitir información de múltiples protocolos y tecnologías (permitan la fácil reubicación o reasignación de los usuarios). „

 Flexibilidad: permite incorporar nuevos o futuros servicios a la red ya existente, así como modificar la distribución interna sin afectar el nivel de eficiencia.

Diseño: Permite optimizar la productividad al mínimo costo posible. Además, en la práctica ha demostrado requerir hasta un 50% de espacio menor al cableado tradicional.

Integración de servicios: reúne en una misma infraestructura los servicios de datos, telefónico, audio y vídeo, seguridad, etc.



Importancia y objetivos del Cable Estructurado

- Permitir la comunicación virtual con cualquier dispositivo en cualquier lugar y en cualquier momento. „

- Un plan de cableado bien diseñado puede incluir distintas soluciones de cableado independientes, utilizando diferentes tipos de medios e instalados en cada estación de trabajo para acomodar los requerimientos del funcionamiento del sistema.

- „ El cableado estructurado tiene a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar todo tipo de tráfico.

„ - Es la solución ideal para Edificios, Campus e infraestructura en general, en la cual se requiera una alta especialización de servicios avanzados de comunicación.

- Permite realizar el cableado sin conocer de antemano los equipos de comunicación de datos que lo utilizarán. „

- El tendido de los cables es sencillo de administrar „ Las fallas son menores y más fáciles de localizar que en los sistemas POST (Plain Old Telephone System).


Normas del cableado estructurado.


  • ANSI/TIA/EIA-568-B: Cableado de Telecomunicaciones en Edificios Comerciales sobre como cómo instalar el Cableado: TIA/EIA 568-B1 Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
  • ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales sobre cómo enrutar el cableado.
  • ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de Telecomunicaciones.
  • ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales.
  • ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.
  • ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.
  • Organismos.
  • TIA (TelecommunicationsIndustryAssociation), fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.
  • ANSI(American National Standards Institute), es una organización sin ánimo de lucro que supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la Organización Internacional para la Estandarización (ISO) y de la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC).
  • EIA (Electronic Industries Alliance), es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos, cuya misión es promover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.
  • ISO (International Standards Organization),  es una organización no gubernamental creada en 1947 a nivel mundial, de cuerpos de normas nacionales, con más de 140 países.
  • IEEE (Instituto de Ingenieros Eléctricos y de Electrónica), principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 TokenRing, ATM y las normas de GigabitEthernet.








Redes computaciónales (Unidad 4)

Practicas de los vídeos de Cisco packet tracer.

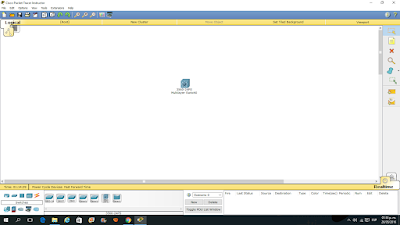

Practica 1 entorno del programa

En esta practica solo se vio las diferentes opciones y herramientas que se pueden usar en Cisco packet tracer.

se ve que distintos dispositivos podemos colocar para trabajar en esta plataforma



Practica 2 configuración de la PC.

En esta practica vimos la configuración de la computadora y sus opciones para manipularla.

vimos la área física y como podemos agregar diferente interfaces.


Vimos como configurar la PC con un IP.




Practica 3 SWITCH.

En esta practica tenemos los diversos switches ya sean de cisco o genéricos y se mostró la diferencia entre ellos.

El modo físico genérico muestra que las entradas ya están predeterminadas y no puede haber modificaciones en este equipo.

El modo físico del switch genérico muestra varias entradas para agregar los diversos módulos que se le pueden agregar y así de esta forma adaptarlo a cualquier tipo de entrada.


los switch tienen en al configuración global la opción de cambiar su nombre y activar las entradas que estemos instalando.



Practica 4 SWITCH desde consola.

En esta practica trabajamos con el switch des la consola.


Al poner el símbolo ? se nos mostrara todos los comandos que podemos utilizar en la consola del switch.


con el comando enable pudes entrar al modo privilegiado y al poner ? obtienes muchas mas opciones.



Practica 5 Routers.


En esta practica vimos los diversos tipos de routers.

A pesar de ser routers de marca estos tienen los módulos para hacerle expansiones de la misma forma que los genéricos.


Mas sin embargo son los routers genéricos los que cuentan con mas módulos para adaptarle entradas.


Cada router puede ser adaptado y modificarle su nombre.


Practica 6 SWITCH L3.

El switch L3 hace la misma función de un router y un switch juntos en un solo dispositivo.


Área física del switch L3


Al igual que los otros dispositivos este puede ser modificado desde la área de configuración.




Practica 7 Cables.

Existen muchos tipos de cables los cables para el RJ45 en packet tracer se representan con una linea negra y se usan mas para la pc a un switch.


La conexión entre routers utiliza de mejor manera los cables seriales mas hay que adaptarles entradas a estos.

Para poder realizar una conexión con los routers debemos encender las entradas que tienen.

Así tendremos una conexión optima.



Practica 8 hacer la primera red.

Conectamos las pc al router con cables rj45.


Adaptamos seriales a los routers.


Conectamos con cale cruzado el router y el access point.


Conectamos ambos routers con cables serial.

Encendemos las conexiones de los routers para que se de la conexión




Y así queda la primer red


Practica 9 Gateways.

En esta practica veremos como configurar un IP para evitar un error al envió de mensajes.


En la configuración del PC IP, adaptamos los siguientes valores.

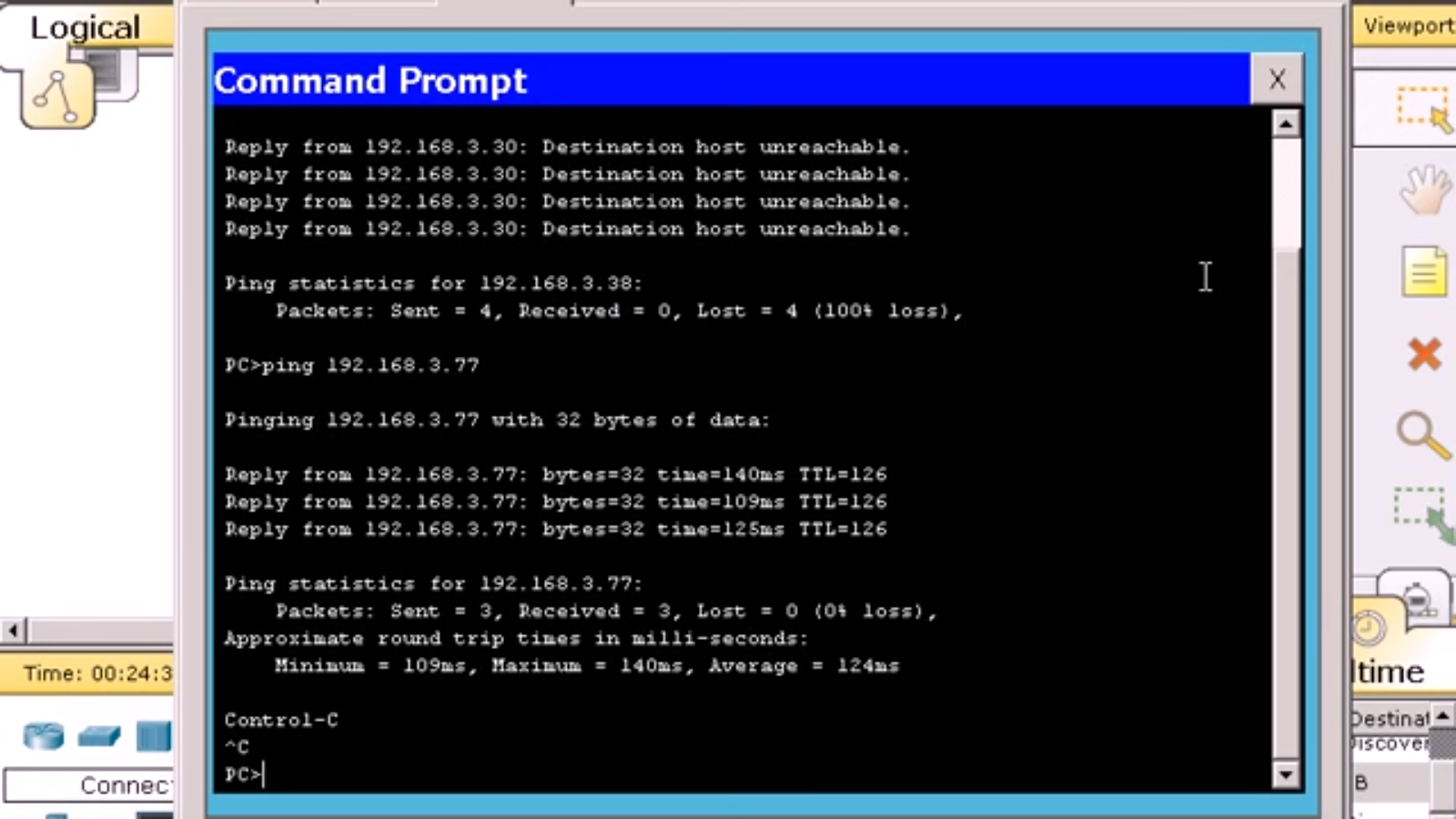

nos vamos a la sección command prompt.





Practica 10 configuración de interfaces de router.

Buscaremos conectar y configurar el router.


Hay que ver la configuración de la PC y de los routers para poder realizar la configuración desde la consola.


Comenzamos la configuración y mostramos como debe correr el primer router.


Continuamos con la configuración del segundo router.





Practica 11 Introducción al ruteo.

Con la herramienta inspect podemos ver la tabla de ruteo.


entramos a los datos de la tabla de router 1.



entramos a los datos de la tabla de router 2.



Practica 12 Rutas estáticas.



entramos a los datos de la tabla de routers  para conocer la información.



entramos a los datos de la tabla de routers  para conocer la información.




Ingresamos el código para poder llevar acabo el enrutamiento estático de cada uno de los routers.







Practica 13 Ruteo por RIP.

Una ves hacemos la configuración de cada una de los routers.


Configuramos el primer Router


Configuramos el Segundo Router



Configuramos el tercer Router






Practica 14 Ruteo OSPF.



comenzamos la configuración de cada uno desde la linea de interfaces




Verificamos que la configuración  en la tabla de routing
